На холодную не едет, на горячую едет… (небольшой мастер-класс по диагностике АКПП)

Приветствую всех интересующихся устройством и принципами работы АКПП.
На примере этой ситуации есть возможность рассказать :
— и о принципе работы АКПП
— и о принципах в диагностике неисправностей — некоторые моменты.

Надеемся будет интересно. Итак — вспомним условия задачи:
Позвонил Клиент и рассказывает.
1. Завожу машину утром. Включаю Драйв или Реверс — машина НЕ едет. Просто стоит на месте.
2. После некоторой работы на ХХ — начинает ехать. И Драйв и Реверс — нормально работает.
Подсказка.
Сервис, откуда приехала машина — посмотрел компьютером. Отметили что :
3. Ошибок по коробке нет.
4. На холодную — входные обороты акпп при работе на ХХ = 0.

Внимание вопрос. Опишите насколько возможно конкретно — в чем проблема?

Для начала — по частым ответам и предположениям.

Нет/мало масла. Чтобы коробка НЕ ЕХАЛА — нужно чтобы нехватало — литра ТРИ — ЧЕТЫРЕ. Три литра на асфальте — это огромная лужа под машиной. Размером с машину! К тому же — после прогрева — машина едет нормально. Это НЕ масло!

Электрика. Если есть ПОСТОЯННАЯ электрическая неисправность — обрывы, замыкания соленоидов или датчиков оборотов — это будет НЕСТИРАЕМАЯ ошибка. Т.е. ошибку сбросили — а она не сбрасывается или появляется сразу после вкл. зажигания, до запуска мотора. Это важно понимать. Другой вопрос — если датчик получает некорректные данные — тогда ошибка появится после начала работы в определенном режиме. В итоге — если нет электрических ошибок это как правило не электрика. Надо отметить что есть частные случаи по работе платы или датчика оборотов платы. Держим это в голове.

Про «густоту» масла. масло действительно меняет вязкость при нагреве но не настолько чтобы существенно искажать работу исправной АКПП. Разве что зимой рекомендуется дополнит прогрев и более спокойная начальная езда…

теперь — ВАЖНО понимать след принцип работы любой гидроАКПП.

В любой АКПП — есть несколько фрикционных пакетов (или пакетов и фрикц пар типа торм лент).
Для включения каждой передачи, включаются (замыкаются) — НЕСКОЛЬКО ФРИКЦИОННЫХ ПАКЕТОВ. а ДЛЯ ВКЛЮЧ СЛЕД ПЕРЕДАЧИ — НЕКОТОРЫЕ РАЗМЫКАЮТСЯ А НЕКОТОРЫЕ ДРУГИЕ СМЫКАЮТСЯ. а КАКИЕ ТО ОСТАЮТСЯ СОМКНУТЫМИ ИЛИ РАЗОМКНУТЫМИ. Схема работы пакетов — легко доступна в интернете почти для каждой коробки.

Далее надо понимать — что если на определенной передаче например происходит явный пинок — скорее всего — неправильно смыкается или размыкается именно тот пакет который задействуется при таком включении! Поэтому -схема работы пакетов — есть в голове у КАЖДОГО МАСТЕРА АКПП!

И теперь — еще один ключевой принцип. Если при работе нужной передачи — или НЕ включается один из нужных пакетов, или ВКЛЮЧАЕТСЯ ЛИШНИЙ пакет — машина — НЕ ПОЕДЕТ! Обычно это называется «конфликт».
И еще раз проговорим. Если машина НЕ ЕДЕТ на какой либо передаче — возможно НЕ СРАБОТАЛ один из нужных пакетов или СРАБОТАЛ ЛИШНИЙ. Причины — пока не знаем. Например — лопнул поршень одного из пакетов или спекся один пакет и он будет постоянно включен.
Ход мыслей понятен?

Возвращаемся к задаче. Ошибок по электрике — нет, с маслом все норм. Но машина не едет. Возможная причина — ВКЛЮЧЕН ЛИШНИЙ ПАКЕТ или НЕ ВКЛЮЧЕН ОДИН ИЗ НУЖНЫХ ПАКЕТОВ.

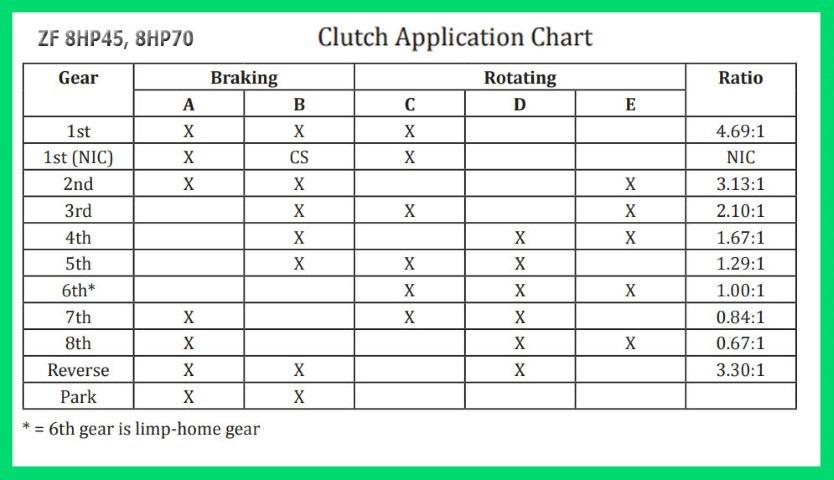

Теперь берем схему работы пакетов для 8HP** Смотрите какие пакеты срабатывают на 1 передаче и какие на ЗХ. Ведь машина не едет ни вперед ни назад.

Итак смотрим. На 1 передаче срабатывают — пакеты A, B, C а на ЗХ — срабатывают — A, B, D.
Всего помним — пять пакетов — A, B, C, D, E
Если какой то из пакетов — постоянно замкнут, то КАКОЙ — чтобы и 1 передача не работала и ЗХ? — Правильно, пакет Е. ЛИБО — пакеты А или В постоянно разомкнуты.
Возможная причина — или механически заклинен один из пакетов или например заклинил соленоид соответствующего пакета. Это поймем только при разборке.

Такое в принципе — возможно при изменении температуры масла.

Также из возможных но редких причин. Как писалось выше — датчик оборотов — может быть рабочий но считывать некорректные данные с магнитного диска. Например по причине мех поломки. Также -на температуру может реагировать плата управления (нарушение контакта) когда при нагреве — контакт или восстанавливается или пропадает или нарушается не системно.

Также на температуру может реагировать гидроблок и подклинивать клапан управления пакетом. И далее — по схеме — мы видим уже следствие.

В любом случае — внешние симптомы или ошибки — задают НАПРАВЛЕНИЕ — на что обратить внимание при разборке. Принципиальной задачи именно угадать точно — неисправную деталь — не ставится. При ремонте — разбирается вся коробка, все узлы и блоки и все проверяется и дефектуется.

Поэтому, к стати, частые вопросы в интернете типа — у меня пинается коробка на такой-то передаче. В чем конкретно причина? — это вопрос без ответа. Общий ответ — требуется разборка и дефектовка а конкретная причина будет понятна именно при осмотре.

В итоге в данном случае — одна из описанных проблем — подтвердилась.

А мораль сей басни такова. Главное в оценке состояния акпп — это НЕ считывание кодов неисправностей, а понимание принципов работы акпп.
